DAB门禁控制器485通信方式

扩展功能

DAB控制器TCP/IP 网络门禁-考勤系统

DAB TCP/IP 联网型网络门禁系统简称为TCP/IP 门禁系统，其是基于目前应用广泛的局域网和广域网技术，采用TCP/IP 协议进行通信的门禁系统，具有数据传输速度快、现场布线简单、维护扩展容易等优点，可方便地实现远程控制。

电气特性

主机输入：12V DC
电流：130mA - 270mA，不包括锁
温度：-20°C- 50°C
湿度： (10% ~ 95% R.H)

主要参数表

开门时间：1-65535秒
开门超时：1- 255 秒
互锁：支持
事件输出：支持
事件报警：门报警/无效卡/无效时间/开门时间太长
报警时间：1-65535秒或者无限制
火警报警：1-65535秒或者无限制
卡存储量：20000*3
刷卡事件：20000*3
报警记录：10000*3
脱机运行：支持
假日：支持
远程开门：支持
数据传输：主动上传，非轮询

*1默认的产品不支持，需要特别说明可以扩展。
*2 485通信功能默认的产品不支持，需要特别说明可以扩展。
*3 远程升级版本的控制器的容量为比不支持远程升级的时候少。

其中声光控制线在读卡器上面有2条线，在这里合并接在一起。也可以不接，不接的时候在刷卡将不能通过声光判别是否有效刷卡。这里的颜色不一定是实际情况，部分型号和厂家的读卡器有不同的颜色表示，请按实际标识对应接线。

DAB TCP/IP 门禁系统优点:

1、数据传输速度快: DAB TCP/P 门禁系统使用的通信速率一般为10M 或100Mb,比一般RS-485 门禁系统使用的通信速率9600bps 或19200bps 快1000 或5000 倍。这个优点对于需要支持上百个门、上万个用户的大型门禁系统尤其重要。

2、实时性好、通信效率高:TCP/IP 门禁设备具有主动发送数据的功能,当有事件发生时,门禁设备可以主动向管理工作站报告发生的事件,能让管理工作站作出及时的处理。另外管理工作站不需用轮询的方式与各门禁设备通信,从而大大提高了通信效率。而对于RS-485 联网型的门禁系统来说,管理工作站只能通过轮询的方式来查看是否有事件发生门禁设备越多,轮询一周所需的时间就越长,实时性就越差。

3、可靠性高: DAB TCP/IP 门禁设备之间没有直接的电气相连,个别门禁设备的损坏不会影响到其它门禁设备的正常运行。而RS-485 的门禁系统,个别设备的损坏可能会造成整个RS-485 网络的痪,增加了使用门禁系统的风险。另外TCP/IP 门禁设备所使用的通信协议为TCP、UDP 等,这些协议已在全世界广泛使用,其可靠性已经过充分验证从而为TCP/IP 门禁设备的可靠性提供了保障。

4、工程布线简单、扩展容易: 现代的智能小区、大厦和各企事业单位,一般已布好了局域网网络,在安装TCP/P 门禁设备时,只需从附近的集线器引一条网线到门禁设备即可,不需为门禁设备铺设专用的网络( 如RS-485 网络),大大减少了工程布线的工作量和成本。当日后需要增加门禁设备,也变得简单容易。

输出接口:

输出接口包括锁控制接口和报警输出以及火警输出3类。
所有的输出接口都是干接点，也就是只提供开关功能。通过这些接口来对被控制设备进行通断动作。
接口列表：
输出接口 火警报警 报警输出 门锁
标识 Fire Alarm A Lock
接法 常开 常闭
输出 1-65535秒或者无限制
说明 发生火警的输出 在控制器发生事件报警的输出点 锁的控制点1-4个
输出端子每组输出都是由常开 常闭 公共端组成接线的时候公共端必须接，另外根据接线的设备选择常开或者常闭。
一般接线：

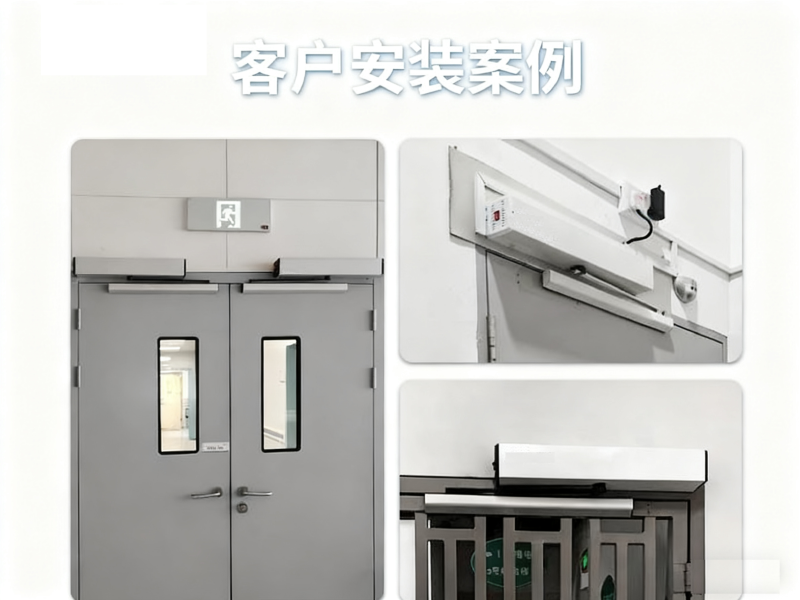

电源正极 -- 公共端( COM ) 常闭( 常开)-锁正极 锁负极--电源负极阳极锁、磁力锁、断电闭合的设备选择常闭阴极锁、通电断开的设备选择常开 也可以用门禁控制非锁类设备，如灯、自动门、电梯、三棍闸机，接线方法同上。
