磁力锁的设计和电磁铁一样,当电流通过硅钢片时,电磁锁会产生强大的吸力紧紧的吸住吸附铁板达到锁门的效果。只要小小的电流电磁锁就会产生莫大的磁力,控制电磁锁电源的门禁系统识别人员正确后即断电,电磁锁失去吸力即可开门。适用于超大型的金属门防火门和金库门。

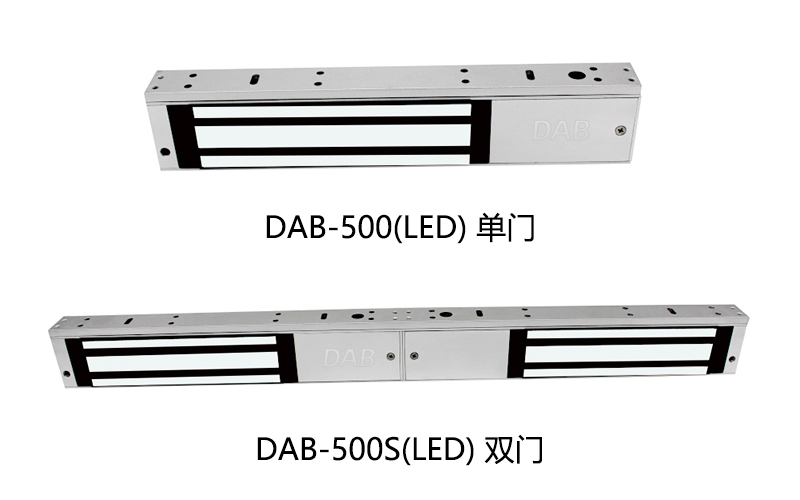

DAB-500(LED) | 单门带信号输出型 |
DAB-500S(LED) | 双门带信号输出型 |
锁体尺寸: | 265L*73W*40H(mm) 单门/530L*73W*40H(mm) 双门 |
吸板尺寸: | 185L*61W*15H(mm) |
最大拉力: | 1500kg(1200LBS) 单门 / 1500kg*2(1200LBS*2) 双门 |
输入电压: | DC12V/DC24V±10% |
工作电流: | 12V/420mA单门/24V/210mA双门 |
信号输出: | 上锁时NO输出,开锁时NC输出 |
LED显示: | 红灯(开门状态),绿灯(上锁状态) |
适用门型: | 金属门,防火门,超大型金库门 |
因为电磁锁没有复杂的机械结构以及锁舌的构造,适用在逃生门或是消防门的通路控制。其内部用灌注环氧树酯(epoxy)保护锁体。
目前电磁锁的吸力强度以LB表示(磅),测试的方法是静态加压。所谓静态加压就是电磁锁通电后慢慢地逐渐增加对吸附铁板的拉力,当超出电磁锁的吸力时瞬间拉开吸附铁板,此ㄧ拉力的数据就是电磁锁的拉力值。而且电磁锁与吸附铁板的作用力必须是面对面而且是直线加压(collinear load test),如此电磁锁的吸力(Holding Force)才是目标数值。吸附铁板因为长时间受电磁铁的磁力感应有可能被短暂磁化。
安装步骤
第一步:首先用螺丝刀打开盖板,再用六角扳手打边板,准备安装。
第二步:拿出安装纸板,将纸板沿着虚线折叠把纸板放到所需装锁的位置,然后把需要打孔的地方做上记号后打孔。
第三步:
A 继铁板的固定,将内六角螺丝插入继铁板中,把橡胶华司置与两片金属华司之间,然后套在内六角螺丝上。将继铁板插入门上打的三个孔中,同时把香菇头从门的另一面插入,利用六角扳手将继铁板锁在门上。
B 边板的固定,把边板用两个半圆头螺丝固定在先前打孔的门框上(固定在边板的长形孔中)。注意:不要将边板锁紧,让其能前后能移动以利于安位置的修正。
C 修正边板的位置使边板与继铁板的位置合适,目的使锁主体能与继铁板紧密的接触。
D 固定锁主体与边板锁紧边板的半圆头螺丝后,再锁上所有的沉头螺丝,然后再卸下半圆头螺丝,在适当的位置钻孔以便接线。最后用六角扳手把锁主体锁在边板上。
第四步:按照说明书的指示接线。
